Variador de Frecuencia (VDF) GTAKE GK610

GTAKE GK610

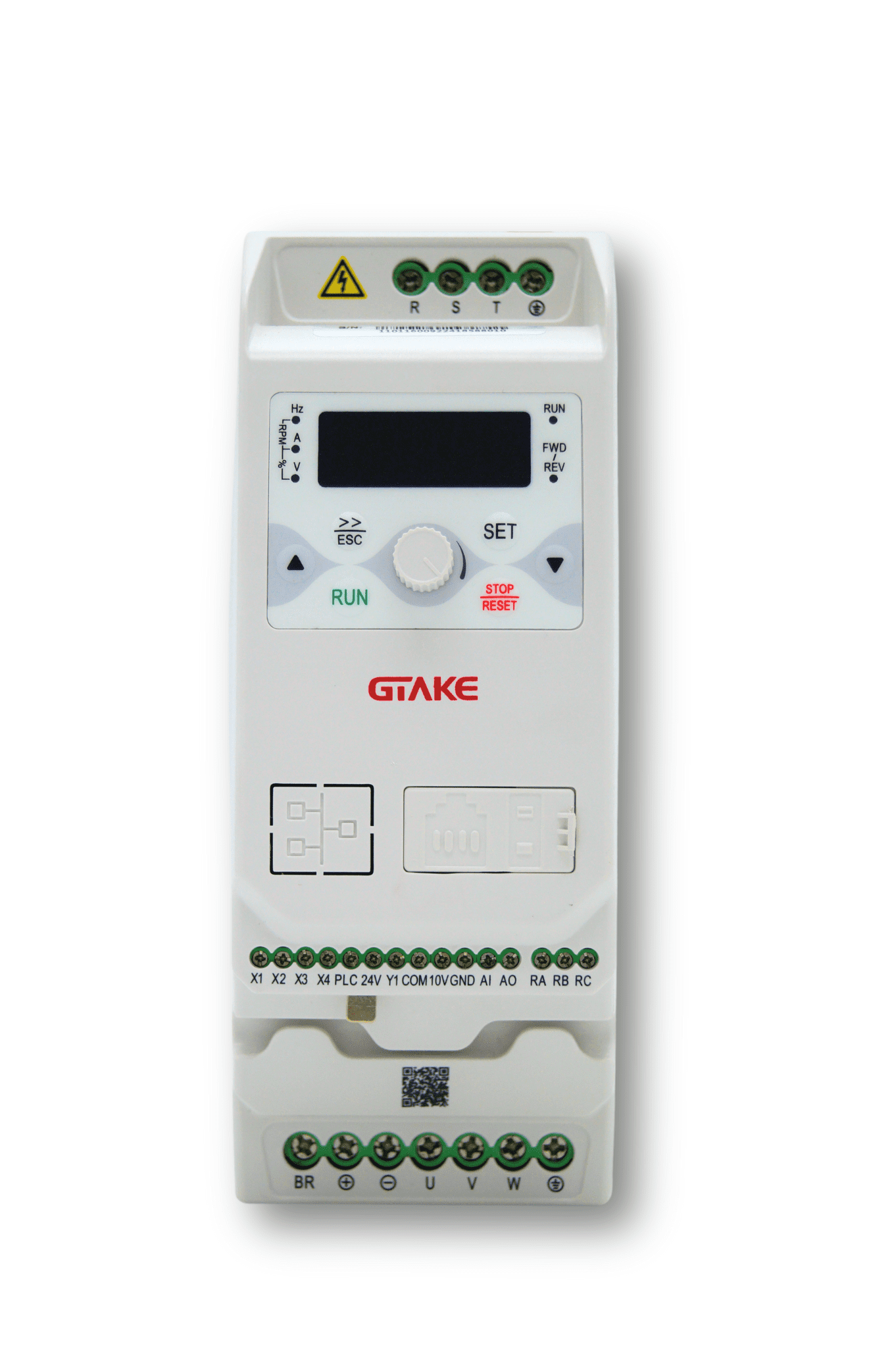

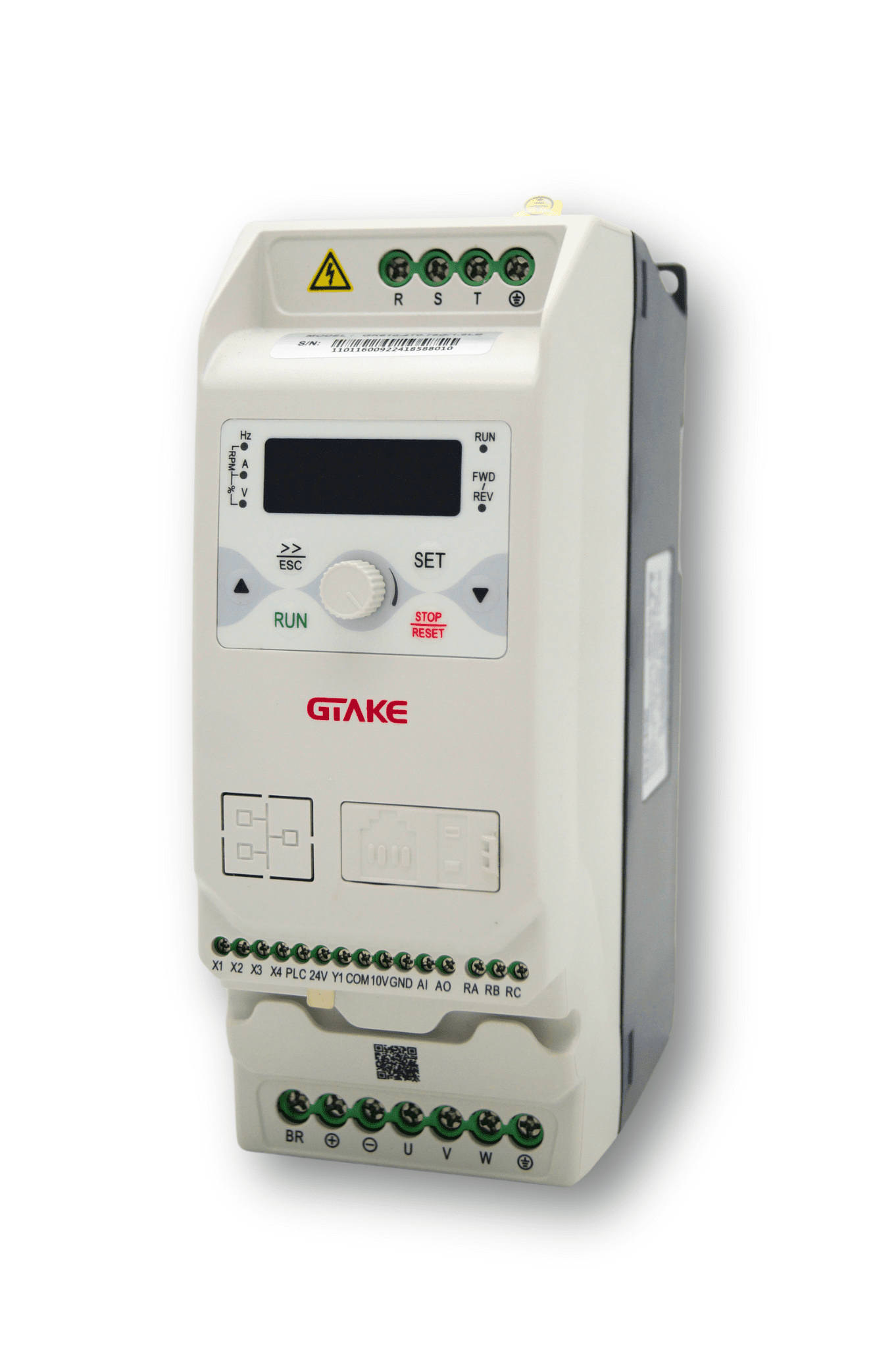

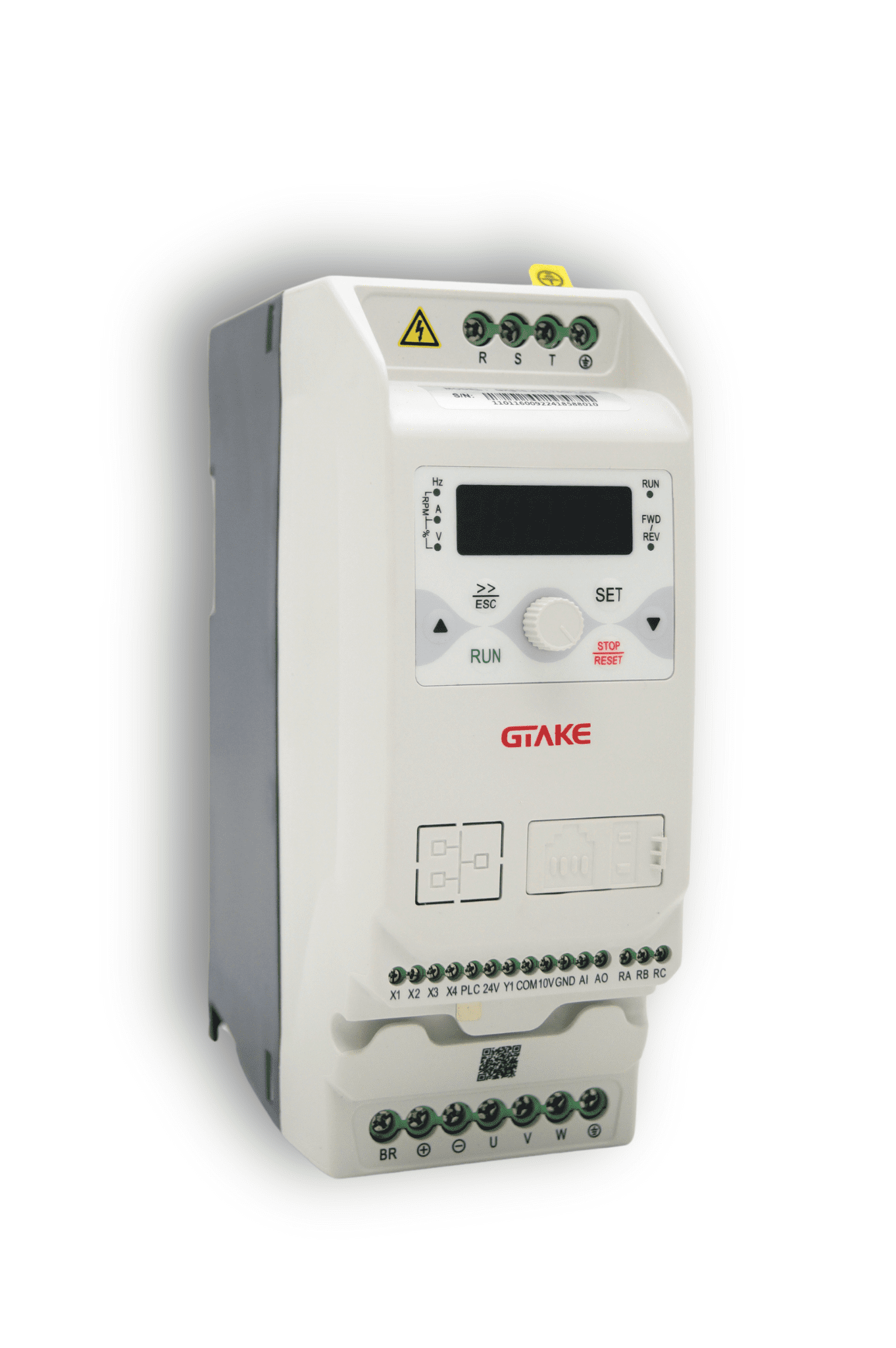

Variador de frecuencia CA compacto GK610 con montaje para riel DIN

GK610 es un variador de CA compacto con control vectorial sin sensores y V/Hz. Admite motores IM y PMSM con alta densidad de potencia y se utiliza principalmente para algunas aplicaciones simples que requieren un tamaño pequeño y un espacio reducido.

Multifuncional y versátil

Sobre la base de los conceptos de diseño modular, los variadores GK610 están destinados a proporcionar control multifunción para una amplia variedad de soluciones de variadores de motor. Se ha demostrado que las funcionalidades y la capacidad de salida de GK610 cumplen con los requisitos de una gran mayoría de control industrial.



 Abundantes módulos

Los convertidores de frecuencia GK610 están equipados con una plataforma básica más módulos de función extensionales, logrando no solo las funciones básicas sino también muchas funciones dedicadas. Hay numerosas opciones disponibles para expansión de puertos, combinación de funciones y actualización.Modulos GK620



 Gran torque de partida:

GK610 ofrece hasta 180% del torque nominal a 0.25Hz.

Capacidad de sobrecarga:

En condiciones estándar, los VFD GK610 pueden soportar una corriente nominal del 200% durante 0,5 segundos.

Alta eficiencia:

Con voltaje de entrada nominal y condición de carga nominal, la eficiencia de los variadores GK610 es de hasta el 98%.



Especificaciones Técnicas

Potencia nominal:

  • Voltaje: 380-480V ±10%(lasting),-15%~+10%(short).
  • Frecuencia administrada: 50/60Hz ± 5%.
  • Factor de potencia verdadero: 0.92 nominal a plena carga.
  • Desplazamiento del factor de potencia cercano a cosφ:>0.98
  • Partidas permitidas: Maximo 2 veces/min.

Informacion de salida:

  • Voltaje: 0-100% del voltaje suministrado.
  • Partidas de salida: Ilimitadas.
  • Frecuencia: 0-600Hz / 0-16kHz(customized).
  • Tiempos de rampas: 0-600.00s / 6000.0s / 60000s escalable.

Entradas Digitales:

  • Entradas digitales programables: 6 (local), 8 (extensible)
  • Entrada: 24VDC, 5mA.
  • Nivel de voltaje: 10V-30V.
  • Logica: PNP o NPN.
  • Rango de frecuencia: 0-200Hz.

Entradas Analogas:

  • Entradas: 2 (local), 3 (extensible)
  • Nivel de voltaje: 0-10V, -10V – +10v (escalable)
  • Modos: Voltaje o Corriente.
  • Rango de corriente: 0/4-20mA escalable.

    ModBus:

    • Formato: RTU / ASCII
    • Rate: 4800 / 9600 / 19200  /38400 / 57600 / 115200bps.

    Pulso de entrada:

    • Pulsod e entrada: 1 (programable)
    • Nivel de voltage: 10-30V.
    • Rango de frecuencia: 0.1Hz–50KHz.

    Salidas Digitales:

    • Salidas: 2, programable.
    • Voltaje: 0-24V.
    • Rango de corriente: 0-50mA.
    • Frecuencia de pulso: 0-50kHz.

    Salidas Analogas:

    • Salidas analogas: 1 (local), 3 (extensible).
    • Nivel de voltaje: 0-10V
    • Rango de corriente: 0-20mA.

    Relay de salida:

    • Numero de puertos:  1 (local), 3 (extensible), programable

    Panel remoto:

    • Largo maximo del cable: 5 mt.
    Details_GK600_02

    Disipación inteligente del calor

    Los variadores GK620 adoptan la disipación de calor de un canal completamente aislado, lo que evita efectivamente que el aire con polvo pesado o conductor ingrese a la parte superior. Las ventanas en la parte superior se pueden mantener abiertas para ayudar a la disipación del calor cuando el ambiente no transporta polvo pesado o conductor, y podrían cubrirse con las cubiertas antipolvo para proteger la placa de circuito.

    Tres modos de control

    Los variadores de frecuencia GK620 están integrados con tres modos de control: V/f, SVC1 y SVC2, con el fin de cumplir una amplia variedad de aplicaciones industriales con un algoritmo de control optimizado. SVC1, el robusto modo de control vectorial de bucle abierto, acepta bien el autoajuste estático, mientras que SVC2, el control vectorial preciso de bucle abierto, requiere autoajuste.

    Control modeV/fSVC1SVC1
    Speed range1:1001:1001:200
    Speed accuracy±0.5%±0.2%±0.2%
    Speed ripple/±0.3%±0.3%



    Soporte de inicio de vuelo

    Los convertidores de frecuencia GK620 admiten dos tipos de arranque rápido, que pueden igualar la velocidad del motor y lograr un arranque suave.

    Una de las selecciones se basa únicamente en el software, mientras que la otra debe montarse con una placa opcional para un arranque suave y sin tirones. Para obtener más información, comuníquese con nosotros.

    Output Current GK620
    Respuesta dinamica GK620

    Rápida respuesta dinámica

    El tiempo de respuesta de par de los inversores GK620 es tan corto como 10 ms en el modo SVC1 o SVC2.

    Limite de corriente ciclo por ciclo

    Los convertidores de frecuencia GK620 están equipados con la función de Límite de corriente ciclo por ciclo. Los convertidores pueden ajustar la frecuencia de salida y la corriente de forma inteligente, evitando disparos cuando hay una carga de saltación.

    Ciclo por Ciclo GK620
    Tiempo Muerto GK620

    Corto tiempo muerto entre avance y retroceso

    Incluso con la configuración del tiempo de desaceleración y aceleración de 0,1 s, la serie GK620 puede generar formas de onda sin problemas y completar la transición entre avance y retroceso, popular en aplicaciones que requieren cambios frecuentes y rápidos entre avance y retroceso.

    Potencias Disponibles

    GK620 ALL
    Diagrama de potencias GK620

    Diagrama de Control

    Diagrama GK620

    Diagrama de Instalación

    Diagrama Instalacion GK620
