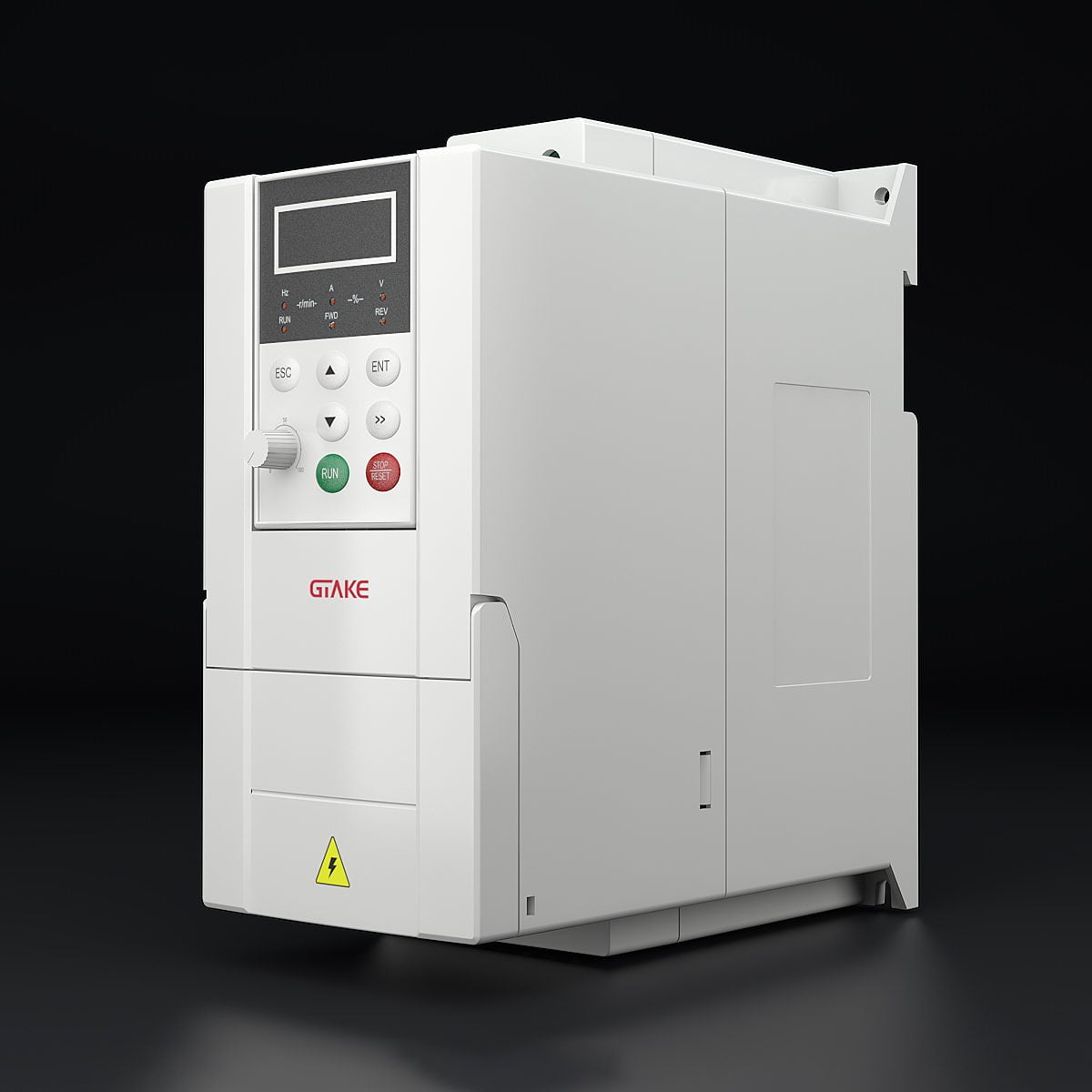

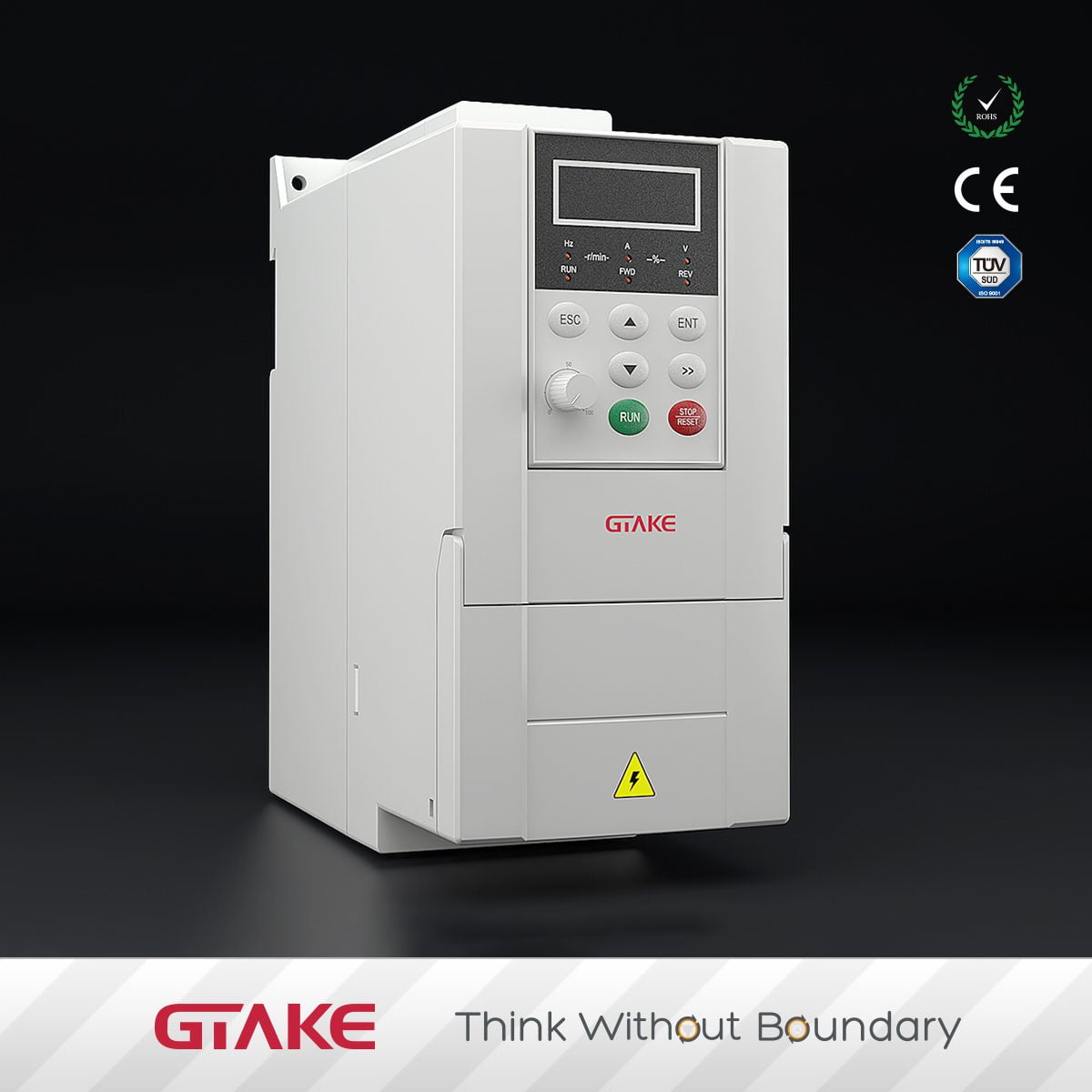

Variador de Frecuencia (VDF) GTAKE GK500

GTAKE GK500

Pequeño en tamaño, poderoso en su performance.

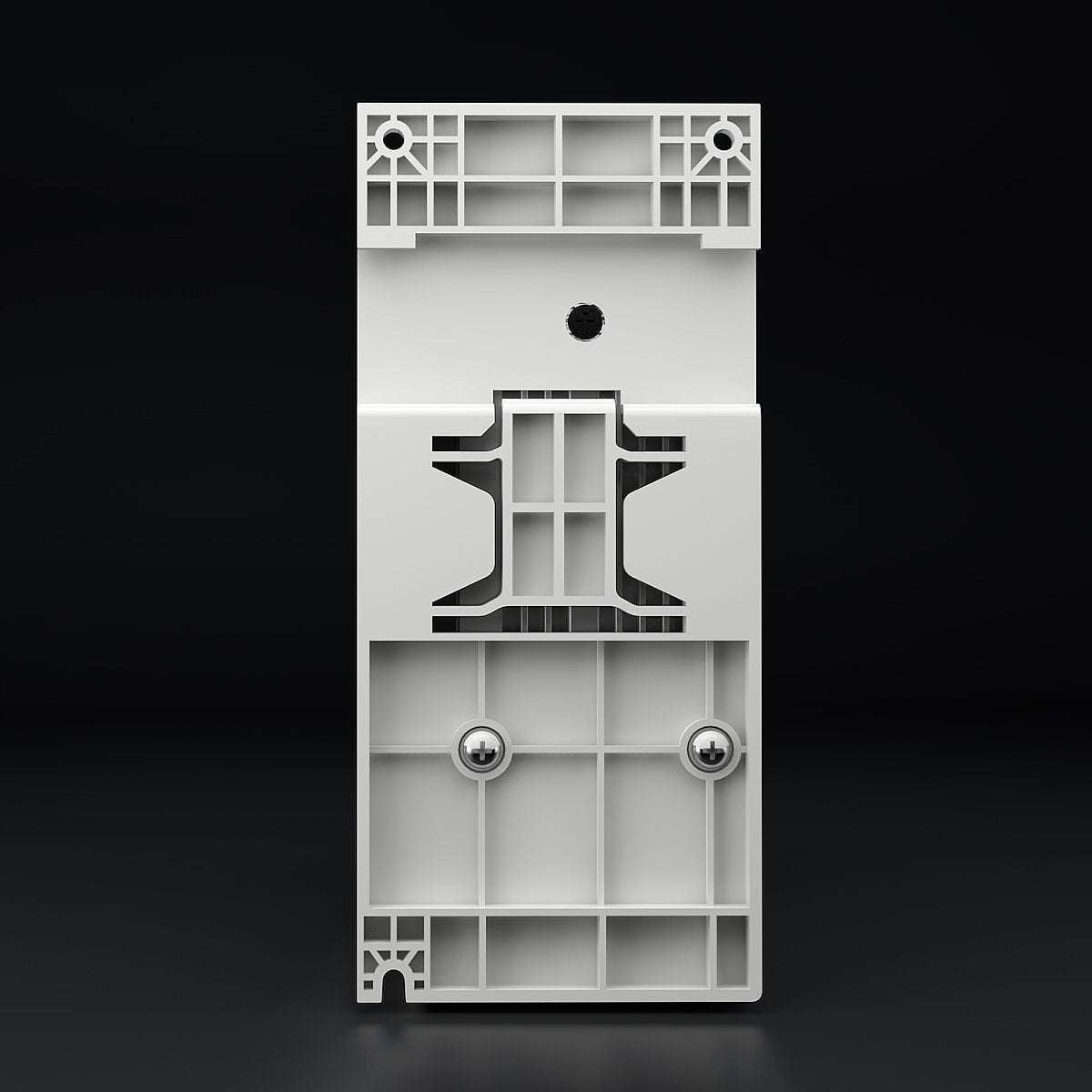

La serie GK500 adopta el marco tipo libro para ahorrar espacio de montaje. Permite montaje sobre riel DIN directo o sobre base atornillada.

Panel desmontable.

Diseño optimizado para la disipación de calor.

180% V/Hz:

– El control V/Hz hace que el torque de partida alcance 180% en el rango de 0.5Hz.

Fuerte adaptación:

– El derrateo no es un problema para GK500 a temperaturas hasta 50°C

Velocidad multi etapa:

– Permite 8 velocidades de paso, dos de las cuales aceptan varias frecuencias de referencia

Potencia nominal:

  • Voltaje: 220-240V/380-480V±10%(lasting),-15%~+10%(short).
  • Frecuencia administrada: 50/60Hz ± 5%.
  • Factor de potencia verdadero: 0.92 nominal a plena carga.
  • Desplazamiento del factor de potencia cercano a cosφ:>0.98
  • Partidas permitidas: Maximo 2 veces/min.

Información de salida:

  • Voltaje: 0-100% del voltaje suministrado.
  • Partidas de salida: Ilimitadas.
  • Frecuencia: 0-600Hz.
  • Tiempos de rampas: 0-600.00s / 6000.0s / 60000s programable.

Entradas Digitales:

  • Entradas digitales programables: 4
  • Entrada: 24VDC, 5mA.
  • Nivel de voltaje: 22V-26V.
  • Lógica: PNP o NPN.
  • Rango de frecuencia: 0-200Hz.

Entradas Análogas:

  • Entradas: 1
  • Nivel de voltaje: 0-10V
  • Modos: Voltaje o Corriente.
  • Rango de corriente: 0/4-20mA escalable.

ModBus:

  • Formato: RTU / ASCII
  • Rate: 4800 / 9600 / 19200  /38400 / 57600.

Salidas Digitales:

  • Salidas: 1, programable.
  • Voltaje: 0-10V.
  • Rango de corriente: 0-50mA.

Relay de salida:

  • Numero de puertos: 1

Panel remoto:

  • Largo máximo del cable: 5 mt.

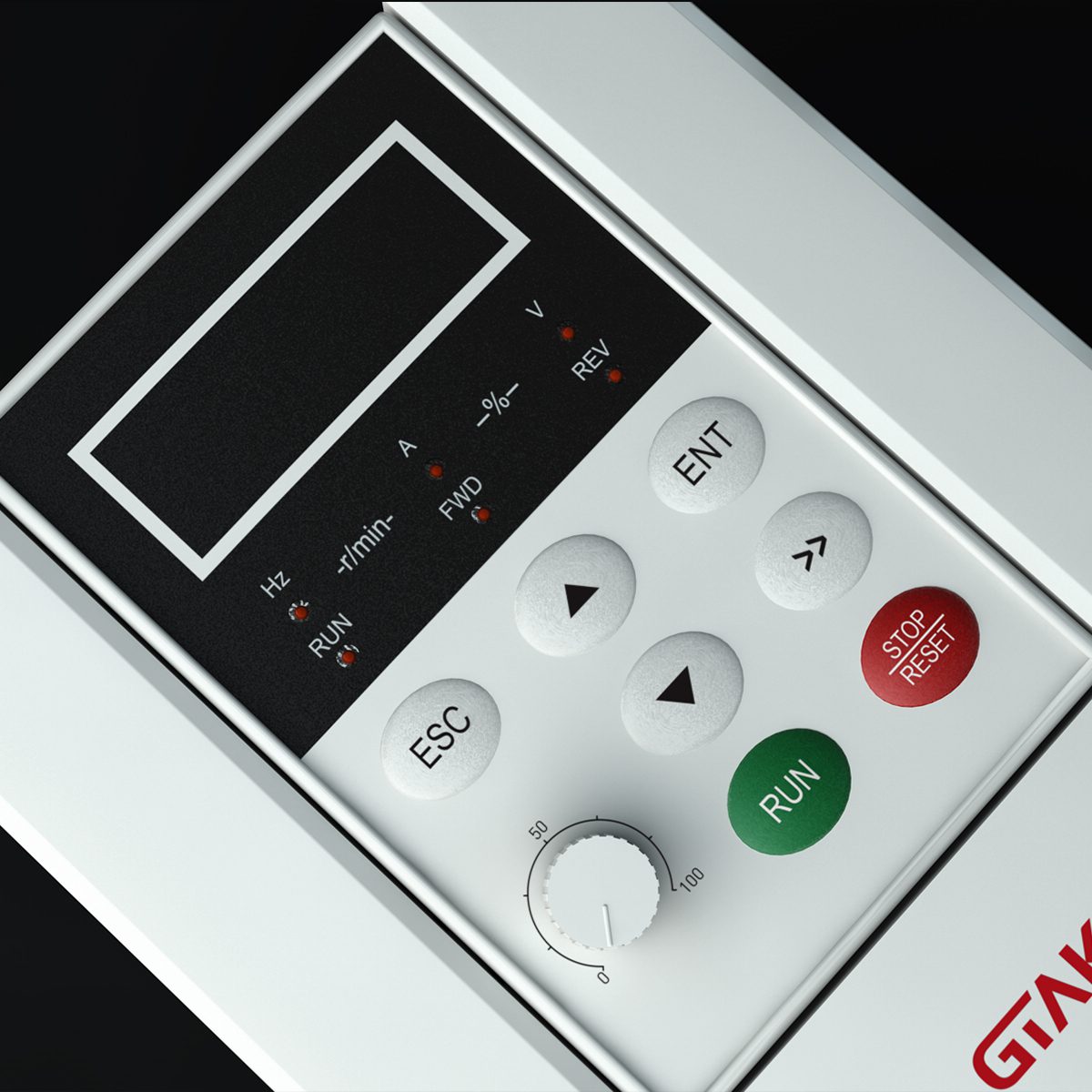

Panel desmontable

El panel de control del GK500 está fabricado con potenciómetro incluido. Además, permite la copia de parámetros. (Disponible bisel y cable para montaje externo).

Details_GK500_03

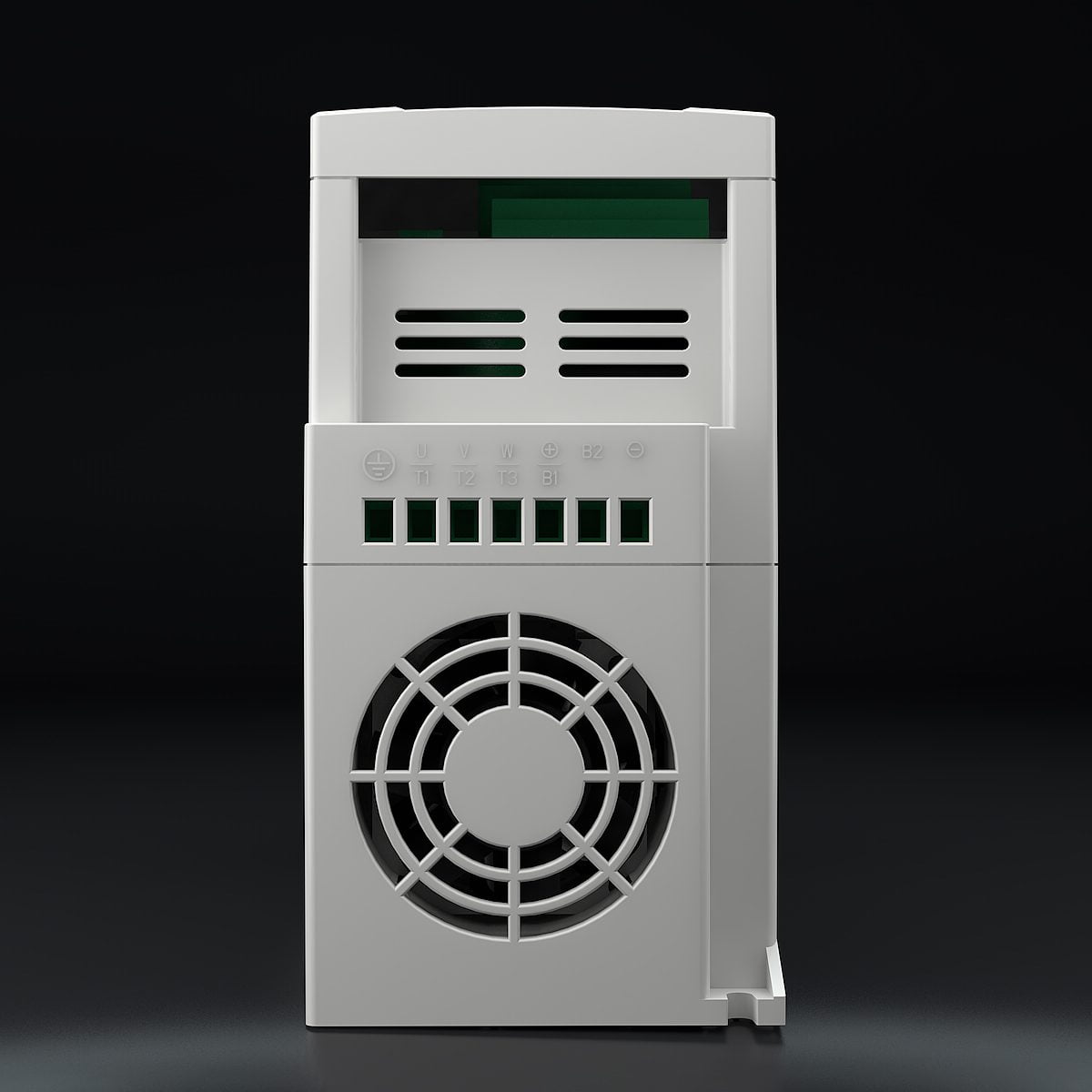

Diseño optimizado para la disipación de calor

El disipador de calor con toda la cara posterior cubierta y corrugado con aletas tiene una contribución optimizada a la disipación de calor. El aumento de temperatura minimizado genera un funcionamiento confiable y aumenta la vida útil de los componentes del variador. Los variadores GK500 están diseñados para mantener la ventilación forzada alejada de los componentes electrónicos. Las placas de circuito impreso están bien protegidas dentro de las unidades.

Potencias Disponibles

GK500
Potencias GK500

Diagrama de Control

Diagrama de control GK500
