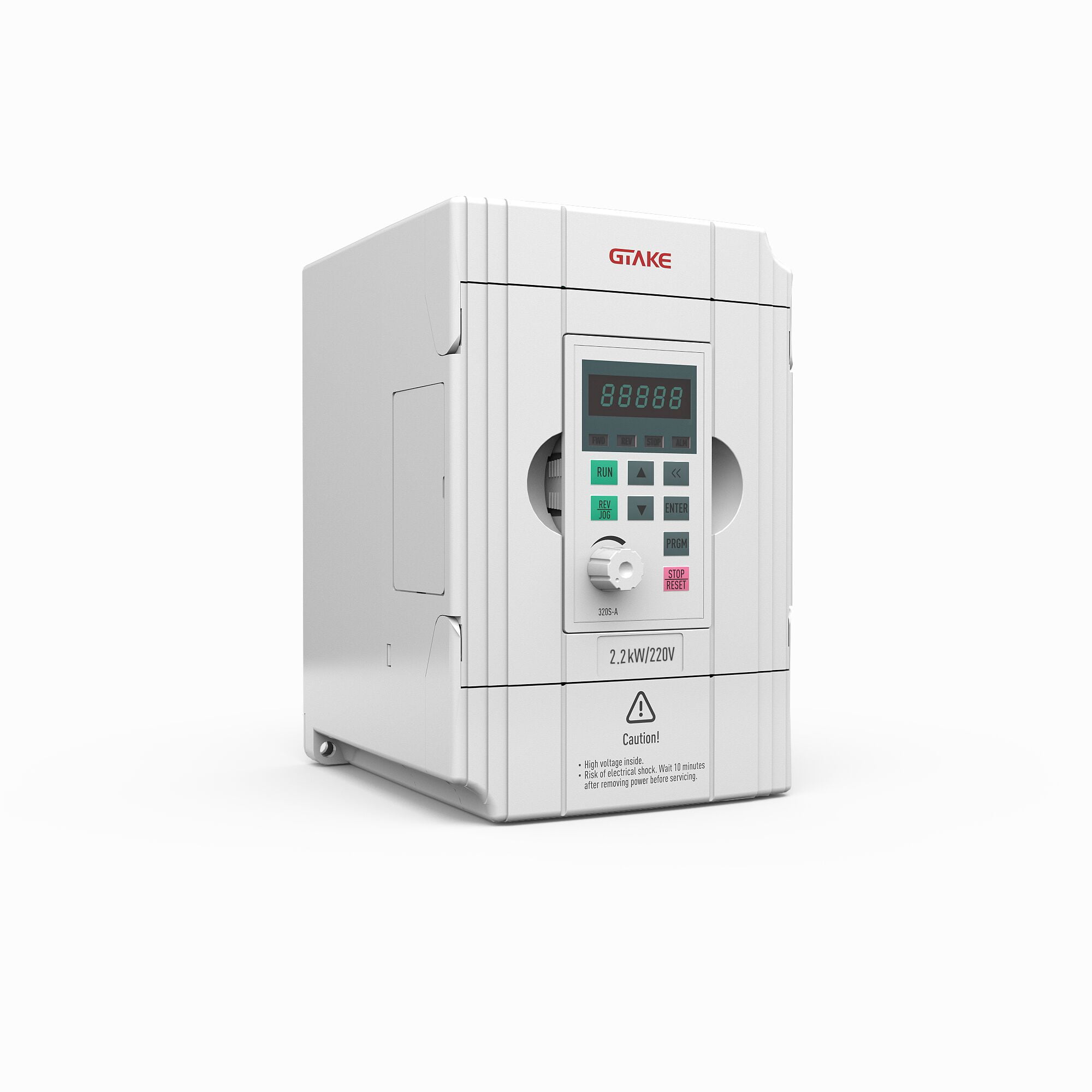

Variador de Frecuencia (VDF) GTAKE GK100
GTAKE GK100
Variador de Frecuencia AC de serie económica
GK100 es un variador de frecuencia de la serie económica, diseñado y producido por GTAKE. Es de tamaño compacto, estructura compacta, funciones poderosas, estable en su performance. Ampliamente usado en diversas aplicaciones como maquinas textiles, máquinas de celulosa, tornos, ventiladores, bombas de agua, cintas transportadoras, etc.
La mejor opción costo – beneficio:
GK100 cubre todas las características de aplicación y es su mejor opción.
Pequeño y extraordinario:
GK100 tiene un tamaño pequeño y las funciones perfectas para aplicaciones básicas.
- Control V/Hz
- SVC
- PID
- Frecuencia multi etapa
- ModBus
- Panel desmontable
- Protecciones
- Unidad de frenado incorporada (solo 2.2Kw)
- Simple PLC
- FDT
![GTAKE LOGO GTAKE Logo rojo](https://www.elan.cl/wp-content/uploads/2021/04/mmexport1618669787888.png)
Toque de partida @0.25Hz: 150%
Capacidad de sobrecarga: 200%
Precisión de velocidad: ± 0.5%
T° ambiente: hasta 50°C
Regulación de velocidad: 1:100
Respuesta de torque: 10 ms
Especificaciones Técnicas
Potencia nominal:
- Voltaje: 1AC/3AC 220~240V±15%, 3AC 380~415V±15%.
- Frecuencia admitida: 50/60Hz ± 5%.
Información de salida:
- Voltaje: 0-100% del voltaje suministrado.
- Frecuencia: 0-600Hz.
Entradas Digitales:
- Entradas digitales programables: 8
- Impedancia de entrada: 2.4kΩ
- Nivel de voltaje: 9V-30V.
- Lógica: PNP o NPN.
Entradas Análogas:
- Entradas: 2
- Nivel de voltaje: 0-10V / 4~20mA.
- Modos: Voltaje o Corriente.
Salidas Digitales:
- Salidas: 1.
- Tipo: Colector abierto.
- Rango de corriente: 0-50mA.
Salidas análogas:
- Salidas: 1
- Voltaje: 0-10V.
Relay de salida:
- Numero de puertos: 1
Comunicación:
- Puertos: 1, RS485.
Dimensiones
![GK100 medidas 1 Medidas GK100](https://www.elan.cl/wp-content/uploads/2021/04/GK100_specs_00.png)
![Medidas GK100 Medidas GK100](https://www.elan.cl/wp-content/uploads/2021/04/Captura-de-Pantalla-2021-04-16-a-las-16.25.26.png)
Potencias Disponibles
![POTENCIAS Y DESCRIPCIÓN TÉCNICA Info tec GK100](https://www.elan.cl/wp-content/uploads/2021/04/POTENCIAS-Y-DESCRIPCION-TECNICA.png)
Diagrama de Instalación
![INSTALACIÓN GK100 INSTALACIÓN GK100](https://www.elan.cl/wp-content/uploads/2021/04/INSTALACION-.png)
Diagrama de Control
![DIAGRAMA DE CONEXIÓN DIAGRAMA DE CONEXIÓN](https://www.elan.cl/wp-content/uploads/2021/04/DIAGRAMA-DE-CONEXION.png)
